Каталог алюминиевых профилей Schuco (Шуко)
В каталоге представлены основные алюминиевые системы Schuco для окон, входных дверей, раздвижных и складных конструкций, фасадов и витражей. Для каждой профильной системы приведены назначение, основные технические характеристики и ссылки на подробное описание.
Расшифровка обозначений алюминиевых систем Schuco
Основу каждого сокращения составляют 2-3 буквы, обозначающие соответствующую группу продукции.
Затем следует технический параметр (например, монтажная глубина или ширина видимой части), а так же дополнительные
характеристики конфигураций или функций.
Пример:
Schuco AWS 75 BS.HI
AWS - Aluminium Window System (алюминиевая оконная система)
75 - монтажная глубина
BS - Block System (блочная система)
HI - High Insulation ( повышенная теплоизоляция)
|
Группа продукции |
Наименование |
Пояснение |
Оконные профили Schuco (серия AWS)
Для окон:
система алюминиевых профилей для окон Schuco AWS 70.HI
Глубина наружной рамы: 70 мм.
Ширина видимой части (рама + створка): 107 мм.
Коэффициент теплопередачи Uf, рама: 1,5 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 48 dB(A)
Толщина стеклопакета: 21-52 мм.
Высота створки: 540-2500 мм.
Ширина створки: 470-1700 мм.
Вес створки: до 200 кг.
Угол открывания: до 180°
Взломоустойчивость до класса WK3
Подробнее о системе AWS 70.HI
Оригинальный проспект Schuco AWS 70.HI
Для окон со скрытыми створками:
блочная система алюминиевых профилей для окон ШУКО AWS 70 BS.HI
Глубина наружной рамы: 70 мм.
Ширина видимой части (рама + створка): 67 мм.
Коэффициент теплопередачи Uf, рама: 1,6 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 45 dB(A)
Толщина стеклопакета: 21-40 мм.
Высота створки: 540-2200 мм.
Ширина створки: 470-1500 мм.
Вес створки: до 160 кг.
Угол открывания: до 180°
Взломоустойчивость до класса WK3
Подробнее о системе AWS 70.HI
Оригинальный проспект Schuco AWS 70 BS.HI
Оригинальный проспект Schuco по блочным сериям
Для окон:
система алюминиевых профилей для окон ШУКО AWS 75.SI
Глубина наружной рамы: 75 мм.
Ширина видимой части (рама + створка): 107 мм.
Коэффициент теплопередачи Uf, рама: 0,92 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 48 dB(A)
Толщина стеклопакета: 18-61 мм.
Высота створки: 540-2500 мм.
Ширина створки: 470-1700 мм.
Вес створки: до 250 кг.
Угол открывания: до 180°
Взломоустойчивость до класса WK3
Подробнее о системе AWS 75.SI
Оригинальный проспект Schuco AWS 75

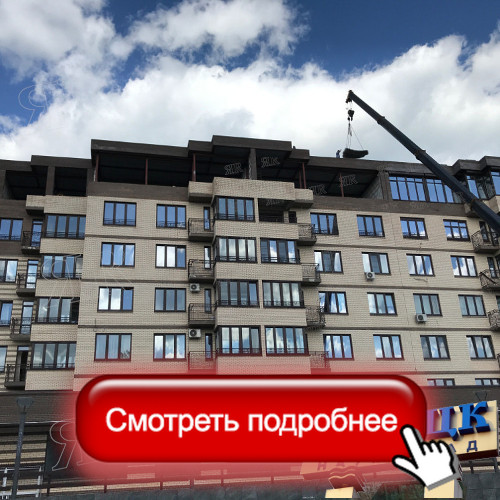

Наша работа, Москва, Троицк:
остекление пентхауса
общая площадь остекления: 118 кв.м.
Окна - Schuco AWS 75.SI+
Двери - Schuco ADS 75.SI
Стеклопакеты: СПД 40 (6HPNeutral + 14арг + 4пр + 12арг + И6)
Особенности проекта: Длина оконной конструкции: 12045х2640 мм.
Подробнее об этом проекте
Еще больше проектов с окнами представлены в этом разделе
Для окон со скрытыми створками:
блочная система алюминиевых профилей для окон ШУКО AWS 75 BS.HI
Глубина наружной рамы: 75 мм.
Ширина видимой части (рама + створка): 89 мм.
Коэффициент теплопередачи Uf, рама: 1,4 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 49 dB(A)
Толщина стеклопакета: 16-54 мм.
Высота створки: 540-2200 мм.
Ширина створки: 470-1500 мм.
Вес створки: до 160 кг.
Угол открывания: до 180°
Подробнее о системе AWS 75 BS.HI
Оригинальный проспект Schuco AWS 75 BS.HI
Оригинальный технический проспект Schuco по блочным сериям
Для окон со скрытыми створками:
блочная система алюминиевых профилей для окон ШУКО AWS 75 BS.SI
Глубина наружной рамы: 75 мм.
Ширина видимой части (рама + створка): 89 мм.
Коэффициент теплопередачи Uf, рама: 1,4 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 49 dB(A)
Толщина стеклопакета: 16-54 мм.
Высота створки: 540-2200 мм.
Ширина створки: 470-1500 мм.
Вес створки: до 160 кг.
Угол открывания: до 180°
Взломоустойчивость до класса WK3
Подробнее о системе AWS 75 BS.SI
Оригинальный проспект Schuco по блочным сериям
Для окон:
система алюминиевых профилей окон ШУКО AWS 90.SI
Глубина наружной рамы: 90 мм.
Ширина видимой части (рама + створка): 117 мм.
Коэффициент теплопередачи Uf, рама: 0,71 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 48 dB(A)
Толщина стеклопакета: 28-68 мм.
Высота створки: 540-2500 мм.
Ширина створки: 470-1700 мм.
Вес створки: до 250 кг.
Угол открывания: до 180°
Взломоустойчивость до класса WK3
Подробнее о системе AWS 90.SI
Оригинальный проспект AWS 90.SI+
Наша работа, КП Монтевиль:
комплексное остекление загородного дома
общая площадь остекления: 181 кв.м.
Окна - Schuco AWS 75.SI+
Двери - Schuco ADS 75.SI
Витраж - Schuco FWS 50.HI
Стеклопакеты: СПО 44 мм. (Зак6HPNeutral + 16Арг + 4пр + 12Арг + 6Зак)
Габариты витража: 6909х2533 мм.
Особенности проекта: 27 створок оснащены фурнитурой Schuco TipTronic с электроприводом
Подробнее об этом проекте
Еще больше проектов с окнами представлены в этом разделе
Для окон:
блочная система алюминиевых профилей окон ШУКО AWS 90 BS.SI
Глубина наружной рамы: 90 мм.
Ширина видимой части (рама + створка): 95 мм.
Коэффициент теплопередачи Uf, рама: 0,96 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 49 dB(A)
Толщина стеклопакета: 28-58 мм.
Высота створки: 540-2400 мм.
Ширина створки: 470-1700 мм.
Вес створки: до 180 кг.
Угол открывания: до 180°
Взломоустойчивость до класса WK3
Подробнее о системе AWS 90.SI
Оригинальный проспект AWS 90.SI+ и 90 BS.SI
Для окон:
вентиляционная створка для окон Schuco AWS 75 VV.SI
Глубина наружной рамы: 75 мм.
Ширина створки: 170, 250, 300 мм.
Высота створки: 750 - 3000 мм.
Монтажная глубина створки: 85 мм.
Коэффициент теплопередачи Uw, окно : 0,95 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 46 dB(A)
Вес створки: до 60 кг.
Угол открывания: до 180°
Защита от взлома: RC2
Подключение к системе умного дома: да
Подробнее о системе AWS 75 VV
Для окон:
вентиляционная створка для окон Schuco AWS 90 VV.SI
Глубина наружной рамы: 90 мм.
Ширина створки: 300 мм.
Высота створки: 750 - 3000 мм.
Монтажная глубина створки: 100 мм.
Коэффициент теплопередачи Uw, окно : 0,83 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 46 dB(A)
Вес створки: до 60 кг.
Угол открывания: до 180°
Защита от взлома: RC2
Подключение к системе умного дома: да
Подробнее о системе AWS 90 VV.SI
- 14 лет компания Ярмак официальный партнер концерна Schuco в России
- Специализация - панорамное остекление загородных домов и квартир класса премиум
- 200+ реализованных проектов остекления коттеджей и квартир
- В 2015 году мы открыли первый в России интернет-магазин фурнитуры Шуко
Дверные профили Schuco (серия ADS)
Для дверей:
алюминиевый профиль для дверей ШУКО ADS 70.HI
Глубина наружной рамы: 70 мм.
Мин. ширина видимой части: 147 мм.
Коэффициент теплопередачи Uf, рама: 1,7 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 43 dB(A)
Высота створки: до 2500 мм.
Ширина створки: до 1250 мм.
Толщина стеклопакета: 6-52 мм.
Вес створки: до 150 кг.
Угол открывания: до 180°
Взломоустойчивость до класса WK3
Подробнее о системе ADS 70.HI
Оригинальный проспект ADS 70.HI
Для дверей:
алюминиевый профиль для дверей ШУКО ADS 70 HD (износостойкие)
Глубина наружной рамы: 70 мм.
Мин. ширина видимой части: 147 мм.
Коэффициент теплопередачи Uf, рама: 2,3 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 43 dB(A)
Высота створки: до 3000 мм.
Ширина створки: до 1400 мм.
Толщина стеклопакета: 6-52 мм.
Вес створки: до 200 кг.
Угол открывания: до 180°
Взломоустойчивость до класса WK3
Подробнее о системе ADS 70 HD
Оригинальный проспект ADS 70 HD
Для дверей:
алюминиевый профиль для дверей ШУКО ADS 75.SI
Глубина наружной рамы: 75 мм.
Мин. ширина видимой части: 147 мм.
Коэффициент теплопередачи Uf, рама: 1,6 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 43 dB(A)
Высота створки: до 2500 мм.
Ширина створки: до 1250 мм.
Толщина стеклопакета: 10-57 мм.
Вес створки: до 150 кг.
Угол открывания: до 180°
Взломоустойчивость до класса WK3
Подробнее о системе ADS 75.SI
Оригинальный проспект ADS 75.SI

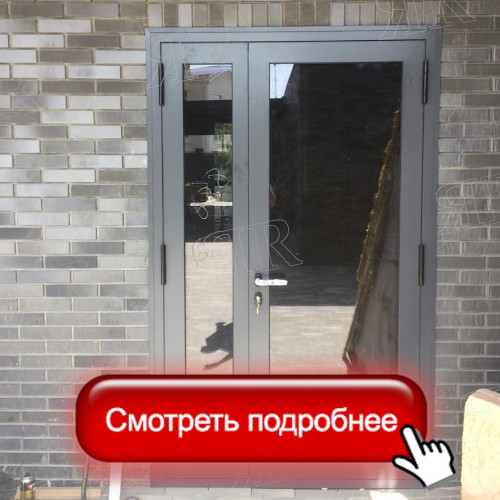

Наша работа, КП Крекшино:
штульповая входная дверь в коттедже
Профиль Schuco ADS 75.SI+
Ширина 1 330 мм.
Высота 2 295 мм.
Подробнее об этом проекте
Еще больше проектов с входными дверями представлены в этом разделе
Для дверей:
алюминиевый профиль для дверей ШУКО ADS 75 HD.HI (износостойкие)
Глубина наружной рамы: 75 мм.
Мин. ширина видимой части: 147 мм.
Коэффициент теплопередачи Uf, рама: 2,2 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 43 dB(A)
Высота створки: до 3000 мм.
Ширина створки: до 1400 мм.
Толщина стеклопакета: 10-57 мм.
Вес створки: до 200 кг.
Угол открывания: до 180°
Взломоустойчивость до класса WK3
Подробнее о системе ADS 75 HD.HI
Оригинальный проспект Schuco ADS 75 HD.HI
Для дверей:
алюминиевый профиль для дверей ШУКО ADS 90.SI
Глубина наружной рамы: 90 мм.
Мин. ширина видимой части: 147 мм.
Коэффициент теплопередачи Uf, рама: 1,4 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 43 dB(A)
Высота створки: до 3000 мм.
Ширина створки: до 1400 мм.
Толщина стеклопакета: 6-52 мм.
Вес створки: до 160 кг.
Угол открывания: до 180°
Взломоустойчивость до класса WK3
Подробнее о системе ADS 90.SI
Оригинальный проспект Schuco ADS 90.SI
- 14 лет компания Ярмак специализируется только на элитном остеклении Schuco
- Комплексное остекление алюминиевыми системами Schuco премиум-класса
- Панорамные окна, двери, раздвижные и складные двери, фасады и витражи
- Проектирование, изготовление, монтаж и гарантийное обслуживание
Раздвижные системы Schuco (серии ASE и ASS)
Для панорамных раздвижных и подъемно-раздвижных дверей и окон:
алюминиевый профиль для раздвижных окон ШУКО ASE 60
Монтажная глубина створки: 60 мм.
Ширина створки: 630-3500 мм.
Высота створки: 1334-3500 мм.
Макс. ширина конструкции: 21000 мм.
Вес створки: до 500 кг.
Мин. ширина видимой части: 112 мм.
Толщина стеклопакета: 24-40 мм.
Высота порога: до 12.5 мм.
Коэффициент теплопередачи Uf, рама: 1,8 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 41 dB(A)
Количество направляющих: 1, 2, 3
Подробнее о системе ASE 60
Оригинальный проспект ASE 60
Для панорамных раздвижных и подъемно-раздвижных дверей и окон:
алюминиевый профиль для раздвижных окон ШУКО ASE 80.HI
Монтажная глубина створки: 80 мм.
Ширина створки: 630-3500 мм.
Высота створки: 1334-3500 мм.
Макс. ширина конструкции: 21000 мм.
Вес створки: до 500 кг.
Мин. ширина видимой части: 112 мм.
Толщина стеклопакета: 36-60 мм.
Высота порога: до 12.5 мм.
Коэффициент теплопередачи Uf, рама: 1,4 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 43 dB(A)
Количество направляющих: 1, 2, 3
Взломоустойчивость до класса WK2
Подробнее о системе ASE 80.HI
Оригинальный проспект ASE 80.HI

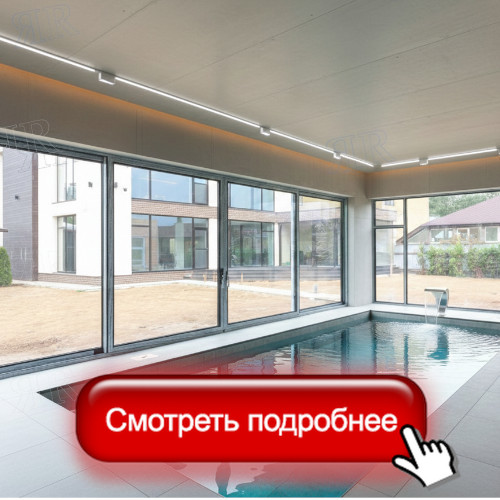

Наша работа, Московская обл., Одинцово:
панорамные раздвижные окна в бассейн
общая площадь остекления: 44 кв.м.
Панорамные раздвижные двери - Schuco ASE 80.HI
Стеклопакеты: СПД 40 мм. (Зак10HPNeutral + 20Арг + И10Зак)
Габариты конструкции: 12109х2733 мм.
Подробнее об этом проекте
Еще больше проектов с раздвижными дверями представлены в этом разделе
Для панорамных раздвижных и подъемно-раздвижных дверей c фурнитурой Schuco TipTronic:
алюминиевый профиль для раздвижных дверей ШУКО ASE 80.HI
Автоматизированная раздвижная система Schüco ASE 80 TipTronic удостоена нескольких престижных наград в области дизайна: German Design Award 2020, Red Dot Design Award 2019 и iF Design Award 2019
Интуитивно понятное управление створками
Створка открывается и закрывается с помощью двух настенных кнопок, внутри и снаружи помещения
Полностью скрытая внутри профиля фурнитура Шуко с электроприводом
Размер створок — до 3,5 x 3,2 м или 3,2 x 3,5 м: самый большой на рынке из предлагаемых в настоящее время
Максимальный вес створки - 600 кг
Для панорамных раздвижных дверей и окон:
алюминиевый профиль для раздвижных окон ШУКО ASS 77 PD.SI
Монтажная глубина створки: 77 мм.
Ширина створки: 1200-3200 мм.
Высота створки: 1000-3500 мм.
Макс. ширина конструкции: 19200 мм.
Вес створки: до 500 кг.
Мин. ширина видимой части: 112 мм.
Толщина стеклопакета: 20-60 мм.
Высота порога: до 12.5 мм.
Коэффициент теплопередачи Uf, рама: 1,0 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 42 dB(A)
Количество направляющих: 2, 3
Взломоустойчивость до класса WK2
Подробнее о системе ASS 77 PD.SI
Оригинальный проспект (на немецком и английском) ASS 77 PD
Наша работа, курорт Пирогово:
комплексное остекление гостевого комплекса
общая площадь остекления: 542 кв.м.
Окна: AWS 75.SI
Двери: ADS 75.SI
Фасадные конструкции: FWS 50.HI
Панорамные раздвижные двери - Schuco ASE 67 PD
Двери встроены в фасадную систему - Schuco FWS 35 PD
Стеклопакеты: СПО 50 мм. (10зак Stopray CrystalVision 50T - 12Аr CHROMATECH-ULTRA BLACK - 6 Planibel CrystalVision - 12Аr CHROMATECH-ULTRA BLACK- 4.4.2 Stratobel CrystalVision TopN+)
Габариты витража: 6909х2533 мм.
Особенности проекта: первые изготовленные в России панорамные раздвижные конструкции из системы Schuco ASE 67 PD (Panorama Design)
Система фасадная FWS 35 PD совмещена с раздвижной системой
Подробнее об этом проекте
Еще больше проектов с раздвижными дверями представлены в этом разделе
Новая платформа для панорамных раздвижных дверей c фурнитурой Schuco TipTronic:
алюминиевый профиль для раздвижных дверей ШУКО AS PD 75.HI
(Aluminum Sliding Panorama Design High Insulated)
Полноценный безбарьерный порог
Интеграция в систему «умный дом»
Защита от защемления пальцев
Монтажная глубина створки: 75 мм.
Видимая ширина створки: 35 мм.
Ширина створки: до 3500 мм.
Высота створки: до 3500 мм.
Базовая глубина рамы (двухстворчатая): 218 мм.
Вес створки (ручное управление): до 600 кг.
Вес створки (TipTronic): до 800 кг.
Толщина стеклопакета: 40-60 мм.
Коэффициент теплопередачи Uw: 0,82-0,97 Вт/м2K
Количество направляющих: 2
Тип открывания: 2A, 2A/1, 2B, 2C, 2G/1
Взломоустойчивость до класса RC 3
Водонепроницаемость на самом высоком уровне - Class E1050
Управление: с помощью планшета, смартфона или выключателя
Оригинальный проспект (на немецком и английском) AS PD 75.HI
- Применяем только оригинальные комплектующие и фурнитуру Schuco
- Комплексное остекление алюминиевыми системами Шуко премиум-класса
- Полностью скрытая система электроприводов Schuco TipTronic
- Стеклопакеты с высококачественными стеклами от ведущих производителей России
Складные системы Schuco (серия ASS FD)
Для дверей типа "гармошка":
Al профиль для дверей типа "гармошка" Schuco ASS 70 FD
Монтажная глубина створки: 70 мм.
Ширина створки: 500-1500 мм.
Высота створки: 500-3000 мм.
Макс. ширина конструкции: 16800 мм.
Вес створки: до 150 кг.
Мин. ширина видимой части: 112 мм.
Толщина стеклопакета: 6-45 мм.
Коэффициент теплопередачи Uf, рама: 2,4 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 44 dB(A)
Подробнее о системе ASS 70 FD
Оригинальный проспект ASS 70 FD
Наша работа, КП Владимирская слобода:
складная панорамная конструкций в бильярдной и мангальной
общая площадь остекления: 28 кв.м.
Складные двери (гармошка) - Schuco ASS 70 FD
Коэффициент теплопередачи Uf, рама: 2,4 Вт/м2K
Стеклопакеты: СПД 44 мм (6МФ-16Арг-4М1-14Арг-И4)
Габариты складных дверей: 5000х2960 мм. и 4360х2960
Подробнее об этом проекте
Еще больше проектов со складными дверями представлены в этом разделе
Для дверей типа "гармошка":
Al профиль для дверей типа "гармошка" Schuco ASS 80 FD.HI
Монтажная глубина створки: 80 мм.
Ширина створки: 500-1200 мм.
Высота створки: 500-3000 мм.
Макс. ширина конструкции: 16800 мм.
Вес створки: до 100 кг.
Мин. ширина видимой части: 112 мм.
Толщина стеклопакета: 13-53 мм.
Коэффициент теплопередачи Uf, рама: 1,7 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 47 dB(A)
Подробнее о системе ASS 80 FD.HI
Оригинальный проспект ASS 80 FD
Оригинальный каталог ASS 80 FD.HI
Фасадные профили Schuco (серия FWS)
Для светопрозрачных фасадов:
система стоечно-ригельных фасадных Al профилей Шуко FWS 50.HI
Коэффициент теплопередачи Uf, рама: 0,9 Вт/м2K
Мин. ширина видимой части: 50 мм.
Толщина стеклопакета: 4-62 мм.
Вес стеклопакета: до 1080 кг.
Коэффициент звукоизоляции RwP макс.: 48 dB(A)
Гидроизоляция: RE 1200
Ударная прочность: I5/E5
Защита от взлома: до RC3
Ширина видимой части снаружи: 50 мм.
Ширина видимой части внутри: 50 мм.
Подробнее о системе FWS 50.HI
Оригинальный проспект Schuco FWS 50 (на немецком языке)
Для светопрозрачных фасадов:
система стоечно-ригельных фасадных Al профилей Шуко FWS 50.SI
Коэффициент теплопередачи Uf, рама: 0,7 Вт/м2K
Мин. ширина видимой части: 50 мм.
Толщина стеклопакета: 22-86 мм.
Вес стеклопакета: до 1080 кг.
Коэффициент звукоизоляции RwP макс.: 48 dB(A)
Гидроизоляция: RE 1200
Ударная прочность: I5/E5
Защита от взлома: до RC3
Ширина видимой части снаружи: 50 мм.
Ширина видимой части внутри: 50 мм.
Подробнее о системе FWS 50.SI
Оригинальный проспект Schuco FWS 50 (на немецком языке)

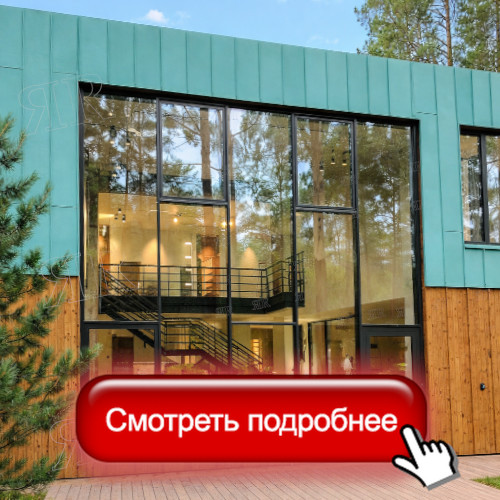

Наша работа, курорт Пирогово:
теплое витражное панорамное остекление
- Светопрозрачные фасады
- Schuco FWS 50.HI
- Размер витража: 6065 х 5692 мм.
- 3 встроенных створки с TipTronic
- Ширина видимой части внутри: 50 мм
- Коэффициент теплопередачи Uf, рама: 0,9 Вт/м2K
Подробнее об этом проекте
Еще больше проектов по фасадам и витражам представлены в этом разделе
Для светопрозрачных фасадов:
панорамная система стоечно-ригельных фасадных Al профилей Шуко FWS 35 PD
Коэффициент теплопередачи Uf, рама: 1,4 Вт/м2K
Мин. ширина видимой части: 35 мм.
Толщина стеклопакета: 4-50 мм.
Вес стеклопакета: до 400 кг.
Коэффициент звукоизоляции RwP макс.: 51 dB(A)
Гидроизоляция: RE 1200
Ударная прочность: I5/E5
Защита от взлома: до RC3
Ширина видимой части снаружи: 35 мм.
Ширина видимой части внутри: 35 мм.
Подробнее о системе FWS 35 PD
Оригинальный проспект Schuco FWS 35 PD
Для светопрозрачных фасадов:
система стоечно-ригельных фасадных Al профилей Шуко FWS 80
Алюминиевый фасад FWS 80 с шириной видимой части 80 мм.
Превосходная теплоизоляция на уровне стандарта "пассивного дома"
2-камерный стеклопакет толщиной до 64мм.
Новый изолятор HI на уровне стандарта "пассивного дома": значения Uf до 0,9Вт/(м²K)
Система позволяет установку довольно тяжелых и габаритных стекол, выдерживает высокие нагрузки.
Испытано на класс взломоустойчивости до WK3
Новый ассортимент опор стекла: максимальный вес стекла и простая переработка
Оригинальный проспект FWS 80
Окна для стоечно-ригельных фасадов:
система ленточных стоечно-ригельных фасадных алюминиевых профилей Schuco FWS 60 CV
Мин. ширина видимой части: 60 мм.
Коэффициент теплопередачи Uf, рама: 2,2 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 49 dB(A)
Толщина стеклопакета: 22-50 мм.
Ширина рамы: 500-1500 мм.
Высота рамы: 500-3200 мм.
Вес створки: до 160 кг.
Защита от взлома: RC2
Гидроизоляция: E 900
Ударная прочность: Класс 5
Подробнее о системе FWS 60 CV
Для светопрозрачных фасадов:
встраиваемый элемент открывания Schuco AWS 114
Самопозиционирующаяся фурнитура, со встроенным регулируемым ограничителем открывания надежно
крепится на раме и створке без необходимости сверления отверстий и
использования шурупов.
Створки, управляемые вручную, либо с помощью привода Schüco TipTronic, с весом элемента до 250 кг;
Макс. допустимые размеры створок с фурнитурой TipTronic (Ш x В):
1.500 ммx3.600 мм (SK); или
2.700 ммx2.500 мм (SK),
Макс. допустимые размеры створок с ручным
управлением (Ш x В): 1.500 мм x2.000 мм (SK),
2.200 мм x1.400 мм (SK), или 1.200 мм x2.000 мм (PAF)
Подробнее о системе AWS 114
Оригинальный проспект Schuco AWS 114
Фурнитура TipTronic с электроприводами
Фурнитура Schuco TipTronic:
Внешний вид полностью скрытой фурнитуры
Удобное управление окном может осуществляться как с помощью оконной ручки, посредством электрошины, или пульта, так и через модули связи, например, планшетного компьютера, смартфона и т.п.
Подключение к "Умному дому"
Подробнее о фурнитуре Schuco TipTronic
Оригинальный проспект Schuco TipTronic
Наша работа, КП Монтевиль:
комплексное остекление загородного дома
общая площадь остекления: 181 кв.м.
Окна - Schuco AWS 75.SI+
Двери - Schuco ADS 75.SI
Витраж - Schuco FWS 50.HI
Стеклопакеты: СПО 44 мм. (Зак6HPNeutral + 16Арг + 4пр + 12Арг + 6Зак)
Габариты витража: 6909х2533 мм.
Особенности проекта: 27 створок оснащены фурнитурой Schuco TipTronic с электроприводом
Подробнее об этом проекте
Еще больше проектов с окнами представлены в этом разделе
Для зимних садов, мансардные, PASK
Для зимних садов:
За счет комбинации различных элементов можно создавать новые формы и конструкции, начиная
от зимнего сада с обычной односкатной крышей и заканчивая многоугольным вариантом в элегантном
павильонном стиле. Основные размеры и угол наклона крыши могут быть
выбраны с учетом индивидуальных предпочтений. Зимние сады Шуко изготавливаются в строгом
соответствии с заданными параметрами, типовых размеров не существует. В нашей компании можно купить алюминиевый профиль Шуко и другие комплектующие Шуко.
Оригинальный проспект Шуко системы для зимних садов

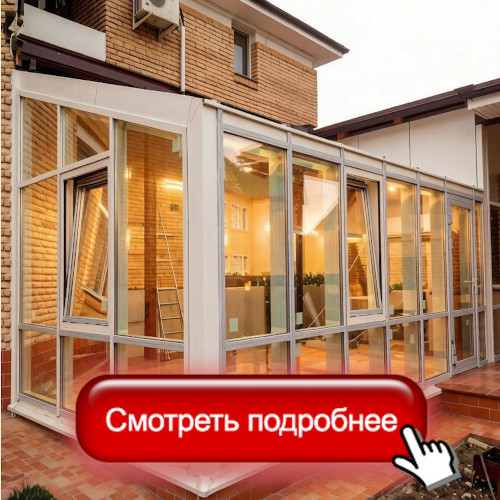

Наша работа: Московская обл., Немчиновка:
теплый зимний сад в коттедже
фасадная система FWS 50.HI
Дверная система ADS 70.HI
Оконная система AWS 70.HI
Ширина 3 480 мм.
Длина 8 200 мм.
Высота 3 000 мм.
Подробнее об этом проекте
Посмотрите наши проекты с комплексным остеклением
Для мансардных окон:
Система крышных окон Schuco AWS 57 RO имеет много сфер применения: с теплоизоляцией или с повышенным уровнем теплоизоляции (.HI) и
с углом открывания до 90 градусов система может быть использована в наклонном остеклении больших размеров и светопрозрачных
конструкциях с наклоном от 7 до 75 градусов, а также в любых системах зимних садов Schuco.
Можно использовать при наклоне крыши от 7 до 75 градусов
Остекление от 26 до 48 мм: ступенчатые стеклопакеты, специальные стекла или остекление с расположенными внутри жалюзи
Три уровня уплотнения оконного профиля Шуко
Встраивается в алюминиевую оконную профильную систему Schuco AWS
Взломоустойчивость до класса WK2
Оригинальный проспект алюминиевых профилей AWS 57 RO
Комбинированная раздвижная дверь и поворотно-откидное окно:
алюминиевый профиль для дверей ШУКО AWS 70.HI PASK
Коэффициент Uw, окно: Вт/м2K
Расширенная область теплоизоляции с наполнением из пеноматериала
Видимая ширина: 147 мм.
Ролики на шарикоподшипниках гарантируют легкость хода даже в больших конструкциях
Максимальный вес створки: до 200 кг.
Оптимальная герметичность, створки вровень снаружи и створки внахлест внутри
Система отличается удобством в обращении.
Оригинальный проспект Шуко AWS 70.HI PASK
Система вышла из производства. Улучшенный аналог - система ASE 80.HI
Для раздвижных дверей и окон:
алюминиевый профиль для раздвижных окон ШУКО ASS 70.HI
Высокотеплоизолированные алюминиевые профили высокой прочности
Интеграция устройства e-slide: полностью скрытая система привода фурнитуры
Макс. ширина створки 3000 мм, высота створки - 3000 мм
Малая ширина рамы створки (88 мм)
Взломоустойчивость до класса WK2
Двойной уплотнитель притвора по периметру гарантирует повышенную звукоизоляцию
Максимальный вес створки - 300 кг.
Рама с тремя направляющими
Подробнее о системе ASS 70.HI
Оригинальный проспект Шуко ASS 70 HI
Оригинальный проспект Шуко ASS 70 HI и ASS 70 FD
Для окон:
система алюминиевых профилей для окон Schuco AWS 65
Макс. габариты створки (ширина х высота):
1000х2500 мм. или 1700х2100 мм.
Глубина наружной рамы: 65 мм.
Видимая ширина рамы и створки: до 117 мм.
Высокая теплоизоляция: Uf 1,9 -2,4 Вт/м²K
Открывание внутрь или наружу
Coвмecтимocть c двepнoй cиcтeмoй Schuco ADS 65
Взломоустойчивость: до WK3
Оригинальный проспект Schuco AWS 65
Оригинальный проспект Schuco AWS 60
Оригинальный проспект Schuco AWS
Для дверей:
система алюминиевых профилей для дверей Schuco ADS 65 HD (износостойкие)
Позволяет достичь хорошей теплоизоляции при минимальной для профилей Schuco монтажной глубине 65 мм.: коэффициент Uf от 2,2 Вт/м²K (видимая ширина 147 мм.).
Роликовая дверная петля с бесступенчатой регулировкой в трех измерениях
Взломоустойчивость до класса WK3
Ширина открывания до 2.800 мм (2-створч.)
Удобная высота проема до 3.000 мм
Оригинальный проспект Schuco AWS 65 HD
Для дверей:
алюминиевый профиль для дверей ШУКО ADS 90 PL.SI
Макс. габариты створки:
ширина до 2500 мм. высота до 1400 мм.
Монтажная глубина рамы: 90 мм.
Монтажная глубина створки: 90 мм.
Ширина видимой части: 147 мм.
Теплоизоляция: супертеплоизоляция Uf от 1,4 -2,5 Вт/м²K
Водопроницаемость: 4 класс
Цвет профиля: любой по шкале RAL
Толщина стеклопакета створки: 26-63 мм.
Максимальный вес створки: до 160 кг.
Угол открывания створки: до 180 градусов
Класс взломоустойчивости до WK3 согласно DIN V ENV 1627
Можно использовать накладные, скрытые или роликовые петли
Оригинальный проспект ADS 90 PL.SI
Для светопрозрачных фасадов - система устарела, смотрите:
система FWS 50.HI и
система FWS 50.SI
система стоечно-ригельных фасадных Al профилей Schuco FW 50 + ( FW 60+)
Небольшая ширина видимой части профилей 50 и 60 мм
Возможна реализация фасадов с большой
высотностью и значительной шириной светового проема
Обширный ассортимент накладок предоставляет варианты дизайна для разнообразного оформления
фасада, например, накладки с видимыми винтовыми соединениями, плоские накладки или накладки "под сталь"
Фасад FW 50+ / FW 60+ также с подчеркиванием горизонтальных или вертикальных линий, с двусторонним
линейно укладываемым остеклением
Оригинальный проспект FW 50 + ( FW 60+)
Оригинальный проспект FW 50 + (Варианты дизайна)
Для светопрозрачных фасадов - система устарела, смотрите:
система FWS 50.HI и
система FWS 50.SI
система стоечно-ригельных фасадных Al профилей Schuco FW 50 + ( FW 60+)
Небольшая ширина видимой части профилей 50 и 60 мм
Возможна реализация фасадов с большой
высотностью и значительной шириной светового проема
Обширный ассортимент накладок предоставляет варианты дизайна для разнообразного оформления
фасада, например, накладки с видимыми винтовыми соединениями, плоские накладки или накладки "под сталь"
Фасад FW 50+ / FW 60+ также с подчеркиванием горизонтальных или вертикальных линий, с двусторонним
линейно укладываемым остеклением
Оригинальный проспект FW 50 + ( FW 60+)
Оригинальный проспект FW 50 + (Варианты дизайна)
Частые вопросы о профильных системах Schuco
Как расшифровываются названия систем Schuco — AWS, ADS, ASE, FWS?
В основе каждого названия — 2–3 буквы, обозначающие группу продукции: AWS — алюминиевая оконная система, ADS — дверная, ASE — раздвижной элемент, ASS — раздвижная система, FWS — фасадная стоечно-ригельная система. Далее идёт число — монтажная глубина в миллиметрах, затем дополнительные обозначения: SI — максимальная теплоизоляция, HI — повышенная, HD — износостойкость для высокой проходимости, BS — блочная система со скрытыми створками, PD — панорамный дизайн, FD — складные двери, CV — скрытая створка. Например, AWS 75 BS.HI — оконная система, глубина 75 мм, блочная, с повышенной теплоизоляцией.
Какая система Schuco самая тёплая для окон?
Самая тёплая оконная система — AWS 90.SI с коэффициентом теплопередачи Uf рамы 0,71 Вт/м²K. Для сравнения: AWS 75.SI — 0,92 Вт/м²K, AWS 70.HI — 1,5 Вт/м²K. Система AWS 90.SI рассчитана на стеклопакеты толщиной до 68 мм и створки весом до 250 кг. Для загородного дома с круглогодичным проживанием в московском климате AWS 90.SI — оптимальный выбор по теплоизоляции.
Чем отличаются раздвижные системы ASE и ASS?
ASE — это раздвижные элементы (Aluminium Sliding Element), а ASS — раздвижные системы (Aluminium Sliding System). Серия ASE представлена системами ASE 60 (Uf 1,8 Вт/м²K, стеклопакет 24–40 мм) и ASE 80.HI (Uf 1,4 Вт/м²K, стеклопакет 36–60 мм), створки до 500 кг. Серия ASS включает панорамную систему ASS 77 PD.SI (Uf 1,0 Вт/м²K, порог 12,5 мм, створки до 500 кг) и новую платформу AS PD 75.HI (створки до 800 кг с электроприводом TipTronic, безбарьерный порог). ASS ориентирована на панорамные решения с минимальной видимой частью профиля.
Можно ли combining разные системы Schuco в одном проекте?
Да, это стандартная практика. В одном загородном доме часто комбинируют окна AWS, входные двери ADS, раздвижные ASE или ASS для террасы, фасадные витражи FWS. Например, в нашем проекте в КП Монтевиль установлены окна AWS 75.SI+, двери ADS 75.SI, витраж FWS 50.HI и 27 створок с электроприводом TipTronic. Все системы Schuco спроектированы для совместной работы: общие цветовые решения по RAL, единая фурнитура и уплотнители.
Как подобрать систему Schuco и заказать расчёт?
Выбор зависит от типа конструкции (окно, дверь, фасад, раздвижная), требуемой теплоизоляции, габаритов створок и бюджета. На странице каждого профиля указаны все технические характеристики. Для подбора и расчёта стоимости пришлите чертежи или эскизы на info@yarmak.ru — экспресс-расчёт бесплатный, смету готовим за 1–2 дня. Выезд замерщика по Москве и МО бесплатно. Также можно заказать расчёт через форму на сайте.
Расчёт стоимости конструкций Schuco
Для предварительного расчёта пришлите чертежи или эскизы конструкций. Если профильная система ещё не выбрана, мы поможем подобрать подходящее решение Schuco с учётом размеров, назначения и требований к остеклению.
